La pantalla LCD TFT d'1,44 polzades és una petita pantalla de cristall líquid en color que s'utilitza àmpliament en diversos projectes i dispositius electrònics. Té les característiques d'alta resolució (128 * 128 punts), angle de visió ampli i baix consum d'energia, i s'utilitza àmpliament en diversos dispositius portàtils i sistemes de control industrial. Mitjançant una configuració senzilla de connexió i d'inicialització, els usuaris poden mostrar fàcilment la informació i les imatges necessàries.

Cost més elevat: les pantalles TFT són més cares de fabricar que altres tipus de pantalles, com ara LCD.
Limitacions de l'angle de visió: malgrat els angles de visió amplis, el color i la brillantor poden degradar-se en angles extrems.
Baix contrast: la llegibilitat es pot veure afectada amb llum brillant, especialment quan s'utilitza a l'exterior.
Fràgil: les pantalles TFT són relativament fràgils i es poden danyar fàcilment per cops físics o rascades.
Sensibilitat a la temperatura: les pantalles TFT poden degradar-se en condicions de temperatura extremes, afectant la qualitat de la pantalla.

1. Introducció del producte

2. Característica del producte

Avantatges

Alta resolució:1.44 TFT LCD proporciona imatges i text clars per a aplicacions que requereixen detalls.
Ampli angle de visió:La tecnologia proporciona un ampli angle de visió, de manera que la qualitat de la imatge es manté constant quan es veu des de diferents angles.
Color ric:Les pantalles TFT poden mostrar una àmplia gamma de colors, adequats per a aplicacions gràfics i multimèdia.
Baix consum d'energia:En comparació amb altres tecnologies de visualització, les pantalles TFT d'1,44 funcionen bé pel que fa al consum d'energia, allargant la durada de la bateria dels dispositius portàtils.
Temps de resposta ràpid:Adequat per mostrar contingut dinàmic, com ara vídeos i animacions, per reduir el desenfocament.

3.Producte aplicació

Dispositius portàtils:es pot utilitzar per a diversos productes electrònics portàtils, com ara consoles de jocs portàtils, lectors de llibres electrònics, etc.

Sistemes incrustats: en dispositius incrustats i projectes d'enginyeria, com ara instruments de monitorització, dispositius domèstics intel·ligents, etc., mostren l'estat i la informació.

Joguines i material educatiu:es pot utilitzar per a joguines interactives i equips educatius per mostrar contingut dinàmic per millorar la interactivitat.

Equip mèdic: en alguns dispositius mèdics portàtils, proporcionen visualització de dades de monitorització en temps real.

Electrònica de l'automòbil:es pot utilitzar per mostrar informació al tauler del cotxe, proporcionant navegació, velocitat i altres dades.

Dispositius portàtils:A causa de la seva mida compacta, les pantalles TFT d'1,4-polzada s'utilitzen àmpliament en rellotges intel·ligents, consoles de jocs portàtils i altres dispositius electrònics petits.
Electrodomèstics:En alguns electrodomèstics, com ara forns de microones, rentadores, etc., les pantalles TFT s'utilitzen per mostrar interfícies de funcionament i informació d'estat.
Equip mèdic:En equips de monitorització mèdica, s'utilitzen pantalles TFT d'1,4-polzada per mostrar les dades en temps real dels pacients i els resultats de la supervisió.
Control industrial: al tauler de control d'equips industrials, s'utilitzen pantalles TFT per mostrar l'estat de funcionament i la configuració dels paràmetres.

4.Requisits

Mètode d'ús

Connecteu la font d'alimentació:Assegureu-vos que la pantalla estigui connectada a una font d'alimentació adequada per al funcionament normal.

Connexió d'interfície:Connecteu la pantalla TFT al xip de control principal mitjançant SPI, I2C o interfície paral·lela segons els requisits del dispositiu.

Configuració d'inicialització:Inicialitzar la pantalla amb el codi, incloent la configuració de la resolució, el mode de color, etc.

Contingut del dibuix:Utilitzeu les biblioteques corresponents (com ara la biblioteca Adafruit GFX) per dibuixar text, gràfics i imatges.

Actualitza la pantalla:Actualitzeu el contingut de la pantalla segons sigui necessari per garantir la informació de visualització en temps real.

5. Paràmetre del producte (especificació)

Mida del mòdul: 27,90 (W) * 32,64 (H) * 1,96 (T) MM	LCD AA: 25,50 (H) x 26,50 (V) MM
Mida LCD: 1,44 polzades	Resolució: 128 (RGB) x 128 píxels
IC del controlador: NV3023B	Tipus de controlador de llum de fons: potència/3,1 V/HITE
Interfície: 4W/4 SPI	Colors: 65K

PIN	SÍMBOL
1	GND
2	RS
3	CS
4	CLK
5	NC
6	NC
7	NC
8	SDA
9	RSTN
10	VDDIO
11	LEDKIO
12	LED+
13	LED-
14	TE
15	GND

Atenció al client

product-995-260

Perfil de l'empresa

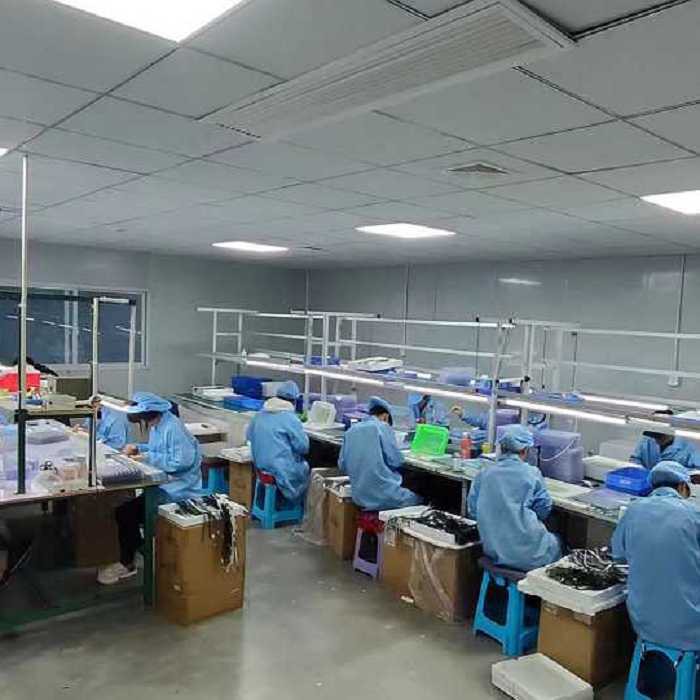

Cheng Xin Optoelectronics LTD establerta el 2014 i ubicada a Shenzhen, Xina, l'avantguarda de la reforma i l'obertura. El 2020, el govern continental va invertir per construir una nova línia de producció de LCD a Huaihua, Hunan. Els principals productes de l'empresa són la pantalla de codi de segment TN / HTN / STN / FSTN, retroil·luminació LED, mòdul LCD de gelosia COG, mòdul estàndard COB, pantalla estàndard OLED i pantalla a color TFT. L'empresa té 2 línies de producció de pantalla de codi de segment, 4 línies de producció de retroil·luminació, 5 línies d'enquadernació FOG i 10 línies de producció de muntatge. Les fàbriques de Shenzhen i Hunan tenen una àrea de producció de 10,000 metres quadrats i 500 empleats. La filosofia empresarial de l'empresa "crea valor per als clients".
