Introducció
La pantalla LCD monocroma de 240 * 160 s'utilitza àmpliament en sistemes integrats, control industrial, electrònica de consum i altres camps. La pantalla adopta una resolució de 240 × 160, proporcionant efectes de visualització clars i estables, que és molt adequat per a diversos dispositius que requereixen una presentació fina d'imatge i text.

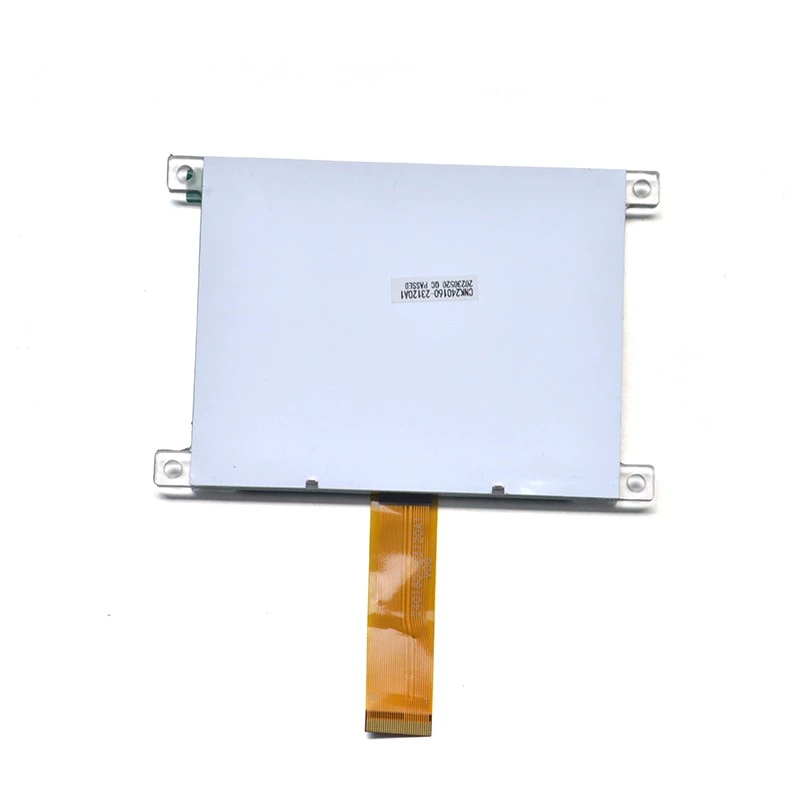

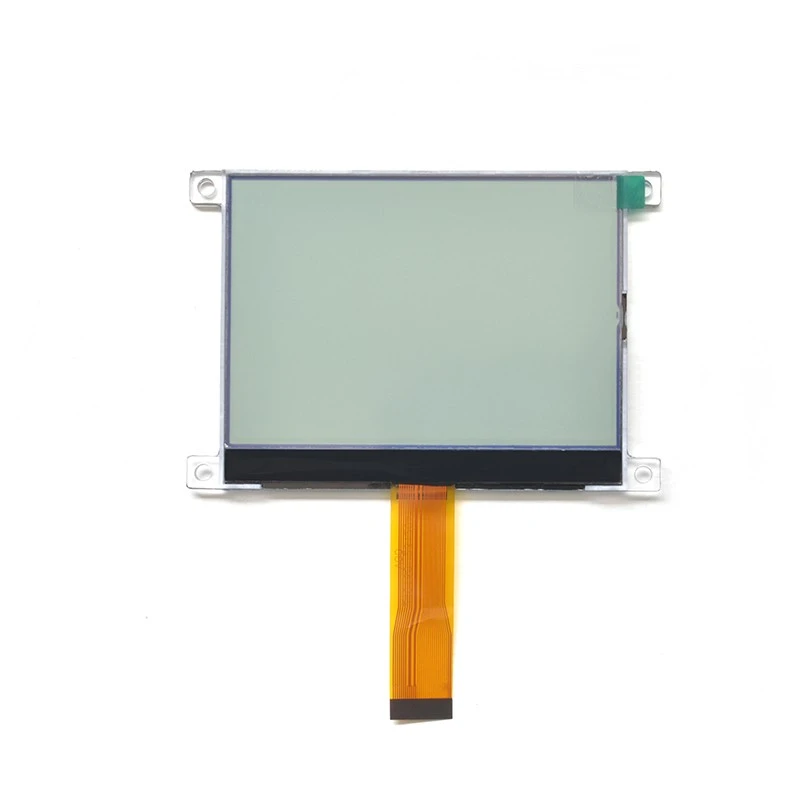

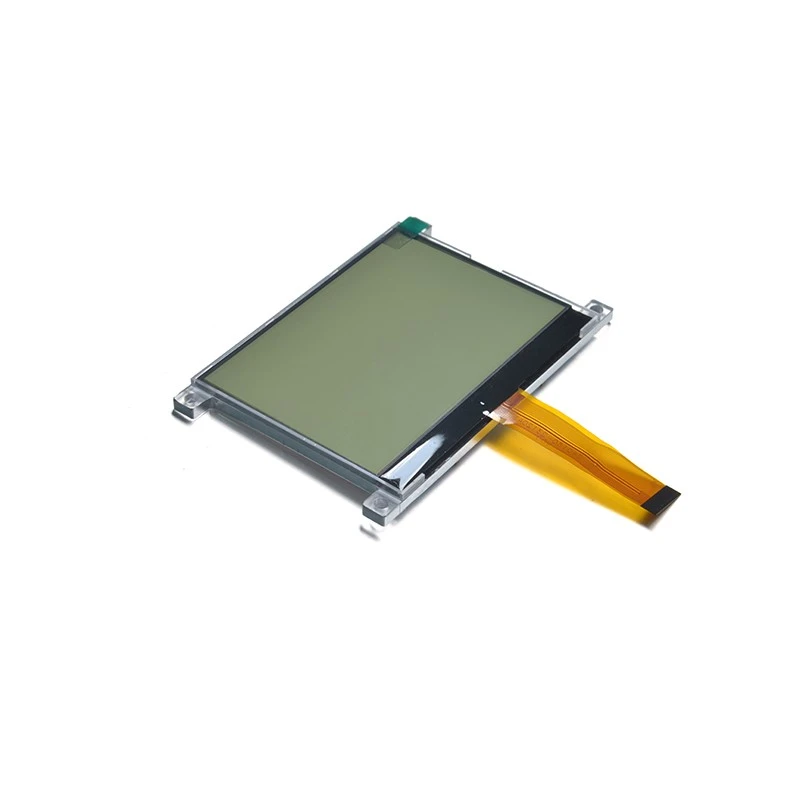

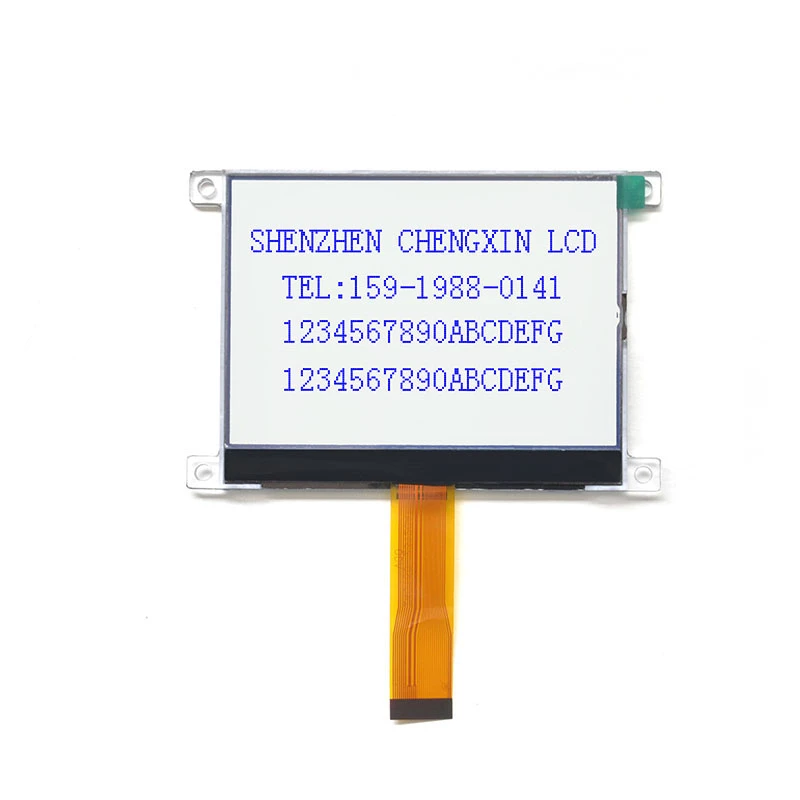

1. Imatge del producte
2.Característica del producte
Pantalla d'alta resolució
La pantalla LCD monocroma de 240 x 160 té una resolució de fins a 240 x 160, que pot mostrar imatges i textos més clars i detallats que les pantalles tradicionals de baixa resolució.
Ampli angle de visió
La nostra pantalla utilitza tecnologia IPS (Commutació en el pla) millorada o altres tecnologies similars d'angle de visió ampli per garantir que les molècules de cristall líquid mantinguin propietats òptiques relativament consistents en múltiples angles, reduint així eficaçment la distorsió del color i l'atenuació de la brillantor a diferents angles de visió.
Excel·lent compatibilitat
La nostra pantalla té una gran compatibilitat i admet una varietat de controladors i microprocessadors comuns. Tant si es tracta d'un microcontrolador de 8-bits de baixa potència com d'un potent processador de 32-bits, es pot connectar fàcilment a la pantalla per a la transmissió de dades i les operacions de control.
Sistemes encastats i maquinari intel·ligent
La pantalla SPI LCD monocroma de 240 * 160 s'utilitza àmpliament en sistemes integrats. A causa del seu baix consum d'energia i la capacitat de transmissió eficient de la interfície SPI, és un mòdul de visualització ideal en sistemes informàtics de microcontrolador i d'un sol xip.
Equips industrials i quadres de control
En equips d'automatització industrial i sistemes de control, les nostres pantalles s'utilitzen àmpliament en diversos panells de control i mòduls de visualització a causa de la seva alta fiabilitat i estabilitat.
Equipament mèdic
Les nostres pantalles també s'utilitzen àmpliament en equips mèdics, especialment en equips de monitorització portàtils, instruments de diagnòstic i eines de gestió de la salut.
Electrònica de consum
En el camp de l'electrònica de consum, les nostres pantalles s'utilitzen en diversos petits productes electrònics de consum, com ara rellotges electrònics, etiquetes electròniques, comandaments a distància, consoles de jocs, etc.
Instruments i equips de mesura
En diversos instruments i equips de mesura, els nostres productes s'utilitzen sovint per mostrar dades de mesura, informació d'alarma, estat de funcionament i configuració de paràmetres.

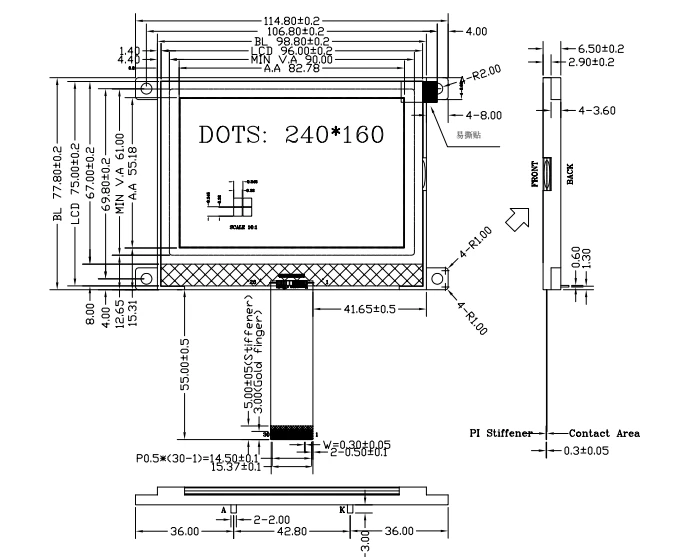

4. Paràmetre del producte (especificació)
|
Mida del mòdul: 115 (W) × 77,8 (H) × 6,5 (T) mm |
Àrea de visualització de la pantalla: 90 (W) × 61 (H) mm |
|
Tipus LCD: FSTN/POSITIU/TRANFLECTIU |
Angle de visió: 6 en punt |
|
Controlador IC:UC1628C |
Tipus de controlador de llum de fons: alimentació/3.0+/-0.2V/Blanc |
|
Circuit DC a DC: incorporat |
Pes: a determinar |
|
PIN |
SÍMBOL |
PIN |
SÍMBOL |
|
|
1 |
ESD |
16 |
BM0 |
|
|
2 |
TST4 |
17 |
BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
VLCDIN |
|
|
9 |
D1 |
24 |
VLCDOUT |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
WR1 |
30 |
NC |
Atenció al client
PMF
P: Què és una pantalla SPI LCD monocroma de 240 x 160?
R: Resposta: Una pantalla SPI LCD monocroma de 240 x 160 és un tipus de pantalla de cristall líquid (LCD) que té una resolució de 240 píxels horitzontalment per 160 píxels verticalment, mostrant imatges en un sol color (monocrom). Utilitza el protocol de comunicació SPI (Serial Peripheral Interface) per a la transferència de dades entre el microcontrolador i la pantalla.
P: Què significa "SPI" en el context d'aquesta pantalla?
R: SPI (Serial Peripheral Interface) és un protocol de comunicació que permet la transferència de dades d'alta velocitat entre un microcontrolador (o un altre dispositiu) i la pantalla. Utilitza una interfície sèrie amb menys pins en comparació amb la comunicació paral·lela, el que el fa ideal per a sistemes incrustats amb pins GPIO limitats.
P: Quin és l'avantatge d'una pantalla LCD monocroma?
R: Una pantalla LCD monocroma és més senzilla i barata de fabricar en comparació amb les pantalles en color. Consumeix menys energia, proporciona un contrast més gran per a la llegibilitat i és ideal per a aplicacions on el color no és necessari, com ara text bàsic o pantalles gràfiques senzilles en sistemes integrats.
P: Quin és el cas d'ús típic d'una pantalla LCD SPI monocroma de 240 x 160?
R: Aquest tipus de pantalla s'utilitza habitualment en sistemes integrats de baixa potència, dispositius portàtils, equips mèdics, aplicacions industrials i projectes de bricolatge on cal mostrar gràfics o text senzills, com ara rellotges digitals, indicadors d'estat i panells de control petits. .
P: Com afecta la resolució de 240x160 a la qualitat de la imatge?
R: Amb una resolució de 240 x 160, la pantalla pot proporcionar text clar i gràfics bàsics, però la qualitat de la imatge no és tan detallada com les pantalles de color de resolució més alta. És suficient per a aplicacions on la senzillesa i la claredat són més importants que les imatges d'alta definició.
P: Una pantalla LCD SPI monocroma de 240 x 160 pot mostrar gràfics?
R: Sí, la pantalla SPI LCD monocroma de 240 x 160 pot mostrar gràfics senzills, com ara icones, logotips o formes, però a causa de la seva naturalesa monocroma, es limitarà a gràfics simples en blanc i negre o escala de grisos. Les imatges complexes o els gràfics a tot color no són adequats per a aquesta pantalla.
P: Quin és el consum d'energia típic d'una pantalla SPI LCD monocroma de 240 x 160?
R: El consum d'energia varia en funció de factors com la brillantor i l'ús de la pantalla, però, en general, les pantalles LCD monocromàtiques tenen requisits d'energia baixos en comparació amb les pantalles en color. Normalment consumeixen entre 5 i 30 mA depenent de la configuració de la llum de fons, el que els fa adequats per a aplicacions alimentades amb bateria.
