1. Introducció del producte

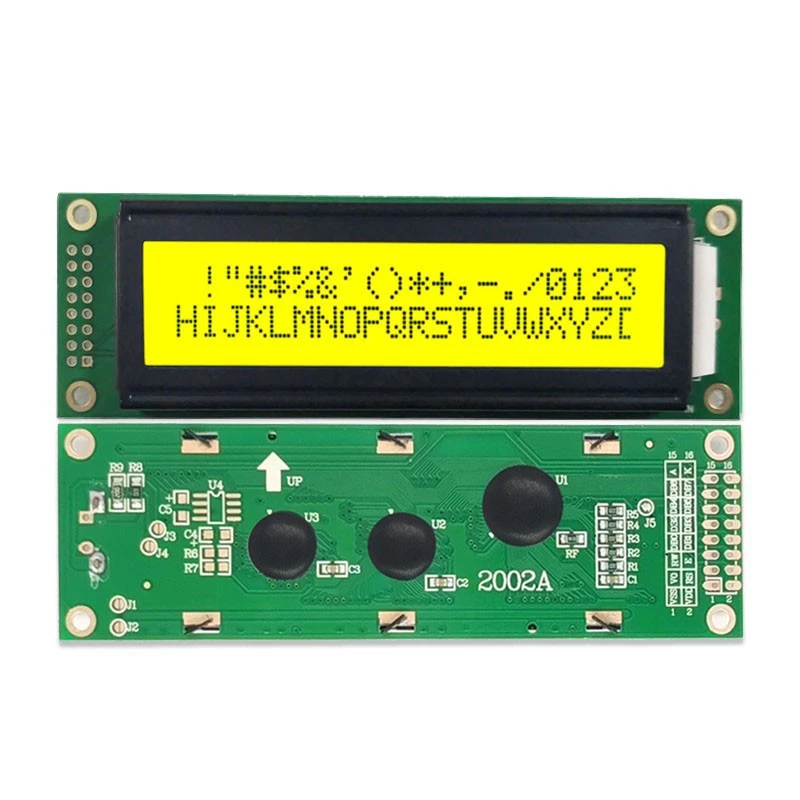

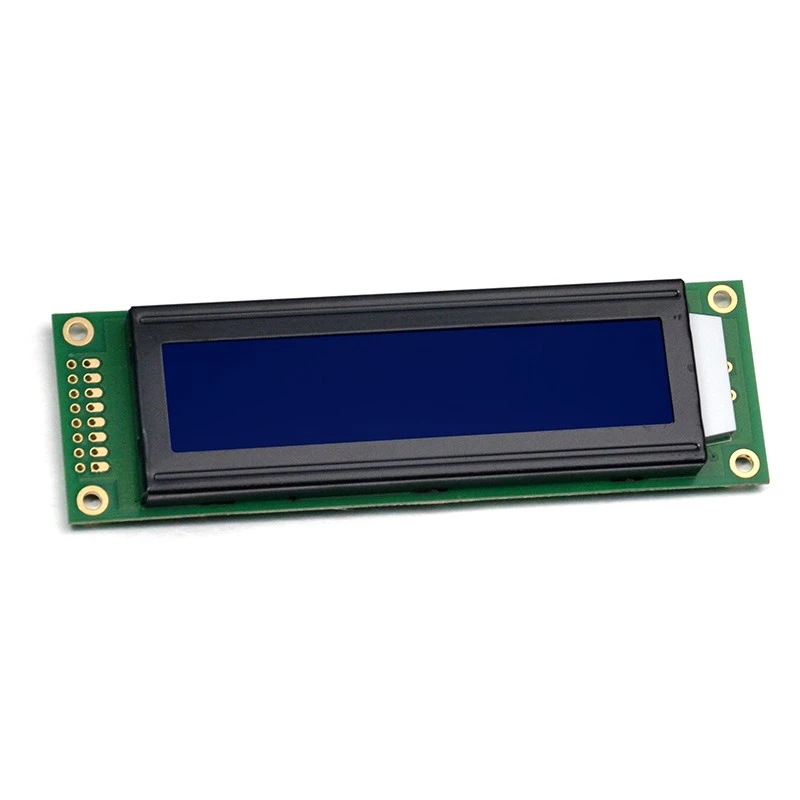

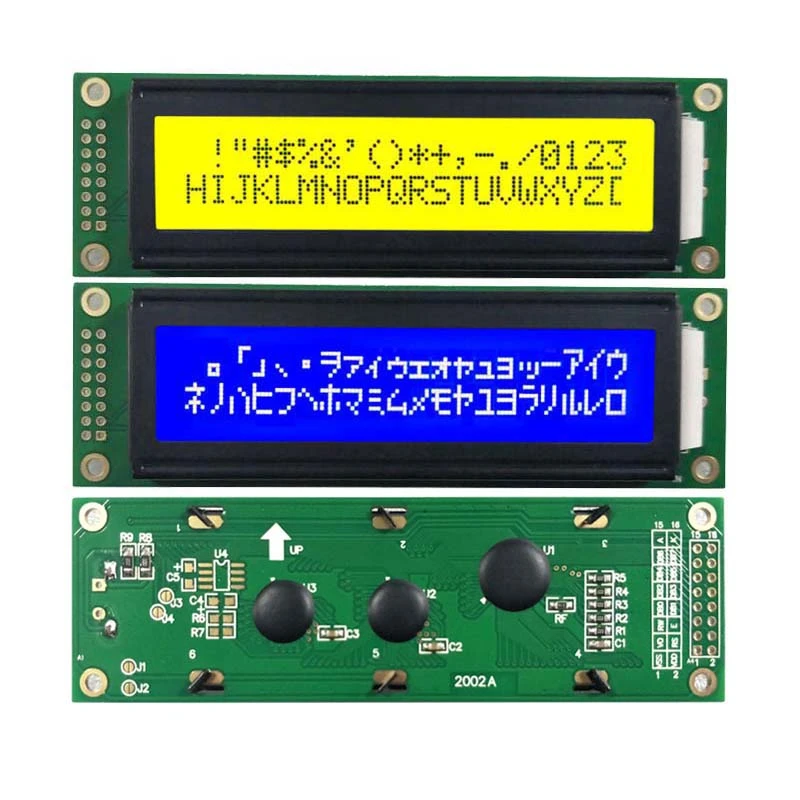

La pantalla LCD de 2002 és un mòdul de pantalla de cristall líquid comú, que s'utilitza normalment com a dispositiu de visualització en productes electrònics. El "2002" en el seu nom fa referència a la seva resolució de píxels de 20 columnes × 2 files. 2002A LCM s'utilitza habitualment en diversos productes electrònics de consum i sistemes integrats, com ara monitors electrònics de pressió arterial, termòmetres, rellotges electrònics, etc., i és popular per la seva senzillesa, fiabilitat i cost moderat.
2.Característica del producte
Fàcil de controlar:generalment es controla mitjançant una interfície senzilla en sèrie o paral·lel.
2 files i 20 columnes de caràcters, concises i clares; 20 columnes de caràcters per fila, capaços de mostrar text i icones senzills.
Utilitzant la tecnologia LCD, l'efecte de visualització és clar; fàcil de llegir
Baix consum d'energia, llarga vida; baix consum d'energia, estalvi d'energia i protecció del medi ambient; alta estabilitat;
Mida compacta, adequada per al seu ús en espais limitats.
Mida moderada, adequat per a una varietat de dispositius. Contingut de visualització limitat
No apte per a visualització de gràfics o animacions complexes.
Angle de visió i contrast limitat.
2002 LCD DISPLAYS normalment es connecta a la placa de control principal mitjançant un controlador per rebre dades per a la seva visualització. Els usuaris poden controlar el contingut i l'estil de la pantalla mitjançant la programació per satisfer les diferents necessitats.
Connexió elèctrica:connectar senyals d'alimentació i control.
Interfície de control:seleccioneu la interfície en sèrie o paral·lel segons sigui necessari i envieu el contingut de la pantalla mitjançant senyals de control.
Control de programari:escriure programes de control mitjançant microcontroladors o microordinadors d'un sol xip per gestionar el contingut de la pantalla i les actualitzacions.
4.Aplicació del producte
Instruments electrònics:com tensiometres electrònics, termòmetres, etc.
Electrònica de consum:com ara rellotges electrònics, temporitzadors, etc.
Control industrial:com a dispositiu de visualització del tauler de control.
Sistemes encastats:utilitzat en diversos panells de control industrials integrats; màquines expenedores; panells de control de la llar intel·ligent; equips mèdics, etc.
Eviteu ambients prolongats d'alta temperatura;
Evitar la humitat i la pressió;
Eviteu vibracions severes;
Connecteu correctament els cables d'alimentació i de dades.
6. Paràmetre del producte (especificació)
|
Mida del mòdul: 116X36X 13,4/10,9) mm |
Àrea de visualització de la pantalla: 83X18,4 mm |
|
Tipus LCD: STN/POSITIU/TRANSFLECTIU |
Angle de visió: 6 en punt |
|
Controlador IC:SPLC780D o equivalent |
Tipus de controlador de llum de fons: potència/3,3 V/5.0VHITE |
|
Circuit DC a DC: incorporat |
Pes: a determinar |
|
PIN |
SÍMBOL |
|
|
1 |
vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Servei d'atenció al client
Perfil de la companyia

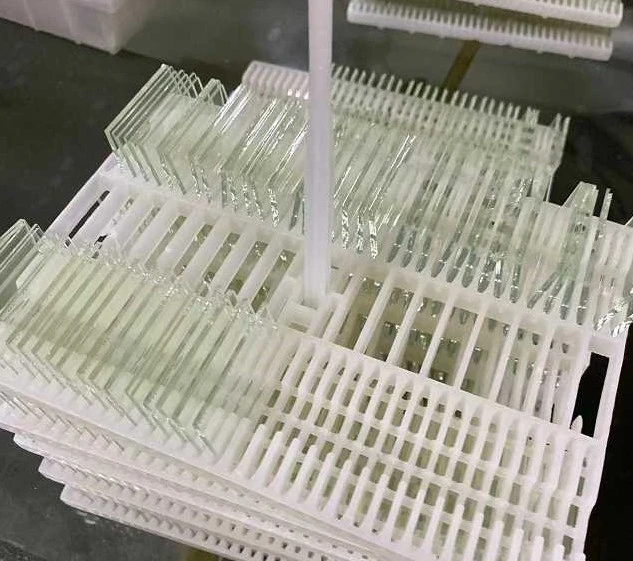

Cheng Xin Optoelectronics LTD establerta el 2014 i ubicada a Shenzhen, Xina, l'avantguarda de la reforma i l'obertura. El 2020, el govern continental va invertir per construir una nova línia de producció de LCD a Huaihua, Hunan. Els principals productes de l'empresa són la pantalla de codi de segment TN / HTN / STN / FSTN, retroil·luminació LED, mòdul LCD de gelosia COG, mòdul estàndard COB, pantalla estàndard OLED i pantalla a color TFT. L'empresa té 2 línies de producció de pantalla de codi de segment, 4 línies de producció de retroil·luminació, 5 línies d'enquadernació FOG i 10 línies de producció de muntatge. Les fàbriques de Shenzhen i Hunan tenen una àrea de producció de 10,000 metres quadrats i 500 empleats. La filosofia empresarial de l'empresa "crea valor per als clients".
